凯隆环保产品展示——GL型/ WLS型/U型/LS型螺旋输

时间:2017-06-08 14:36 作者:凯隆环保 点击:

 WLS无轴螺旋输送机 U形截面:外形结构尺寸与LS系列螺旋输送机基本相同。
无轴螺旋:螺旋体为较厚的带状螺旋,无螺旋轴,头部与驱动轴相联。结构上分单、双叶片两种,材质上分碳钢、不锈钢两类,按螺距比有1:12:3两种。
滑动衬板:无轴螺旋体中间、尾部工作支撑件,材质上分高强度工程塑料、不锈钢、其它高耐磨材料三类。
WLSY
无轴螺旋输送机
工作部件:与WLS型工作部件基本相同。吸收采用GLSY系列螺旋输送机**成熟的技术,兼有WLS型螺旋输送机的结构特点。
圆管机壳:密闭性能好,可达气密级(0.02mpa)性能,可在正、负压工况条件下工作。
适用范围:
WLS
无轴螺旋输送机
普通机型:对缠绕物料(如生活垃圾)、纤维物料(如木屑、木片)的输送,具有**优势。
耐热机型:无尾端支承时对热料、高温物料的输送。如高炉高温回收粉尘、高温炉灰(渣)的输送。
WLSY
无轴螺旋输送机
普通机型:输送粘附性较强、糊状粘稠物料。如污水中污泥、含水率高的渣土等。
隔爆机型:易燃、易爆物料的输送。如燃料室燃料(煤粉)的进给。


技术参数:

规格

叶片外径mm

转速r/min

输送量m3/h

WLS150

Φ148

60

5

WLS200

Φ180

50

10

WLS250

Φ233

45

15

WLS300

Φ278

40

25

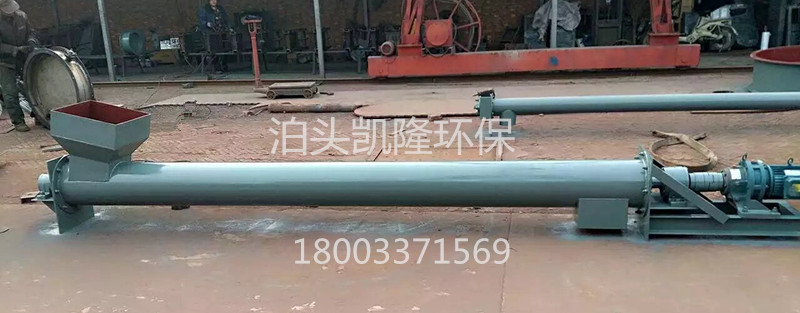

 管式螺旋输送机是利用螺旋旋转而推移物料的连续输送设备,适用输送面粉、谷类、水泥、化肥、灰渣、沙子、石子、煤粉、小块煤等物料。由于机体内有效流通面积小,螺旋输送机不宜输磅易变质的、粘性太大、易结块的物料。管式螺旋输送机可布置成水平或倾式,管式螺旋输送机如需变向输送,应作特殊订货。新型螺旋愉送机直径从100mm-1000mm共十种规格,长度从4m70m,每0.5m一档。

    管式螺旋输送机消化并吸收先进产品的先进技术,是LS型螺旋轴送机的更新换代产品。对中间吊轴承的结构和轴承的材质作了较大的改进。采用冷硬铸铁作为吊轴承的主要材料,冷硬镑铁耐磨性能好,一般不需要润滑,*高工作温度可达260℃。特别适合输送水泥、煤粉和熟石灰、矿渣等磨琢性物料。

    应用范围:螺旋输送机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等。

    管式螺旋输送机概念及主要分类:

    GLS型螺旋输送机俗称绞龙,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备,从输送物料位移方向的角度划分,螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型,主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。

    GLS型管式螺旋输送机基本作原理:

    GLS型螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

技术参数:

型号

项目

GLS150

GLS200

GLS250

GLS300

GLS350

GLS400

螺旋体直径(mm

150

200

250

300

350

400

外壳管直径(mm

165

219

273

325

377

426

允许输送角度(α°)

0-60

0-60

0-60

0-60

0-60

0-60

0-30

0-30

0-30

0-30

0-30

0-30

0-15

0-15

0-15

0-15

0-15

0-15

*大输送长度(m

12

13

14

15

16

16

16

17

18

21

22

22

20

22

25

27

28

28

*大输送能力(t/h

30

48

80

110

140

180

22

30

50

70

100

130

15

20

35

50

60

80

输入功率

KW

L6m

2.2-7.5

3-11

4-15

5.5 -18.5

7.5-22

11-30

L=6~10m

3-11

5.5-15

7.5-18.5

11-22

11-30

15-37

L>10m

5.5-15

7.5-18.5

11-22

15-30

18.5-37

22-45

产品介绍:

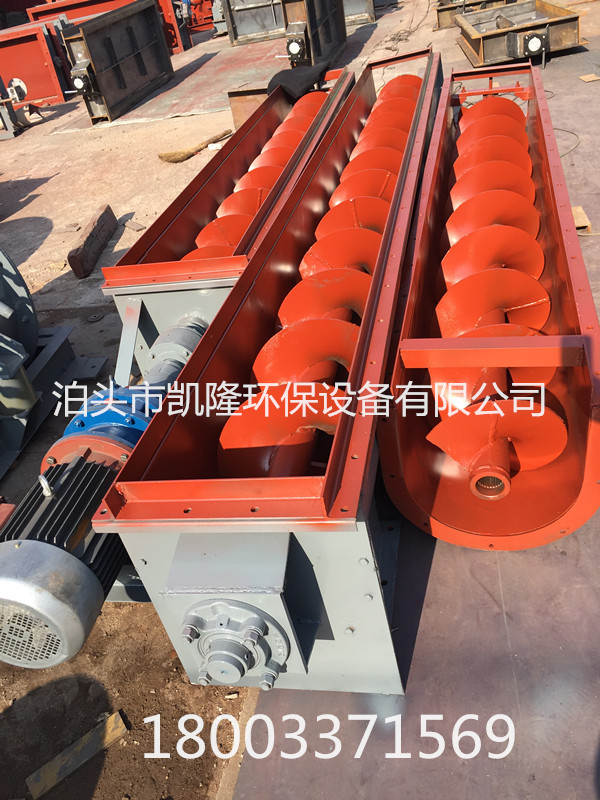

螺旋输送机采用DIN 15261-1986标准,设计制造符合JB/T7679-2008《螺旋输送机》专业标准,LS型螺旋输送机直径为100-1250mm,共十一种规格,分为单驱动和双驱动两种形式。单驱动螺旋输送机*大长度可达35米,其中LS1000LS1250型*大长度为30米。螺旋输送机中间节吊轴采用滑动、滚动可互换的两种结构,阻力小,密封性强,耐磨性好。主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送,该螺旋输送机不适宜输送易变质、粘性大、易结块或高温、怕压、有较大腐蚀性的特殊物料。

 LS型螺旋输送机分类:

1、按螺旋输送机驱动方式:

C1制法——螺旋输送机长度小于35m时,单端驱动;

C2制法——螺旋输送机长度大于35m时,双端驱动;

2、按螺旋输送机中间吊轴承种类:

M1——为滚动吊轴承。采用80000型密封轴承,轴盖上另有防尘、密封结构,常用在不易加油、不加油或油对物料有污染的地方,密封效果好,吊轴承寿命长,输送物料温度≤80℃;

M2——为滑动吊轴承。设有防尘、密封装置,有铸铜瓦,合金耐磨铸铁瓦,铜基石墨少油润滑瓦,常用在输送物料温度比较高(t80℃)或输送液状物料。

订货时请注明掉轴承类型及材质,通用型按M2供货。

适用范围:

螺旋输送机广泛应用于各行业,如建材、化工、电力、冶金、煤矿炭、粮食等行业,适用于水平或倾斜输送的粉状、粒状和小块状物料,如煤矿、灰、渣、水泥、粮食等,物料温度小于200℃。

技术参数:

参数

LS100

LS160

LS200

LS250

LS315

LS400

LS500

LS630

LS800

LS1000

LS1250

转速

140

112

100

90

80

71

63

50

40

32

25

输送量

2.2

8

14

24

34

64

100

145

208

300

388

转速

112

90

80

71

63

56

50

40

32

25

20

输送量

1.7

7

12

20

26

52

80

116

165

230

320

转速

90

71

63

56

50

45

40

32

25

20

16

输送量

1.4

6

10

16

21

41

64

94

130

180

260

转速

71

50

50

45

40

36

32

25

20

16

13

输送量

1.1

4

7

13

16

34

52

80

110

150

200
